1. Faster R-CNN とは [概要]

Faster R-CNN とは「領域提案を用いた2ステージ型物体検出向けCNN」の元祖となった提案である [Ren et al., 2015]．効率的な2ステージ計算を通じて，物体検出CNNのEnd-to-End 学習化と，準リアルタイム計算を初めて達成した．つまりは，「アンカーありの2ステージ物体検出CNN」の元祖定番である．

この記事では，まず 前身手法の R-CNN [Girshick et al., 2014] (2.1節) と Fast R-CNN [Girshick, 2015](2.2節)の概要を紹介する．それを踏まえたうえで，本題である End-to-End学習されたFaster R-CNN について紹介する(3節)．

親記事：物体検出 (Object Detection) [ディープラーニングの手法を中心に]

Faster R-CNNは，画期的な研究で貢献は大きいが，その中でも特に，以下2点の達成が主たる貢献である(※ ROI poolingは，その1つ前のFast R-CNN (2.2節)で提案済み)：

1. 領域提案(Region Proposal)を推定する，領域提案ネットワーク(RPN)の提案(3.1節)．
2. アンカーボックス(3.1.1節) の導入による計算効率化．

まず 1.2節では，Faster R-CNN 3部作の「全体の流れ」を先にまとめておくことで，読者の方々の俯瞰度を高めてから2節以降の詳細紹介に入りたい．

1.1 記事の構成

以降は，以下のような構成である：

• 1.2節：Faster R-CNN 3部作の変遷
• 2節 前身の2手法:
  • 2.1 R-CNN (bboxの修正量回帰，マルチタスク学習の導入)
  • 2.2 Fast R-CNN (ROI Poolingによる，後半ステージの全ニューラルネット化)
• 3節 Faster R-CNN
  • 3.1 アンカーボックスの導入
  • 3.2 [前半ステージ] RPN
  • 3.3 [後半ステージ] Fast R-CNN
  • 3.4 モデルの交互学習
• 4節 まとめ

なかでも，前半ー後半ステージの間をつなぐ上で重要な，ROI Pooling（2.2.1節）とアンカーボックス（3.1節）に焦点を当てて紹介していきたい．

1.2 Faster R-CNN 3部作の変遷

2014年ごろの当時は，AlexNetの登場を受けて，画像認識CNNの物体検出への活用が探られていたという段階にあった．

その1手法として，Faster R-CNNの著者グループは，領域提案を前後半ステージ間で受け渡す，2ステージ型物体検出手法の，R-CNN [Girshick et al., 2014] を既に提案していた（2.1節）：

• 前半ステージ（領域提案の検出）：
  • 非 DNN手法(selective search など)を用いて，後半ステージの処理対象領域である領域提案(region proposal)を検出する (※ Objectness領域の検出 [Cheng et al., 2014] に相当するステージ)．
• 後半ステージ（領域提案のみ処理）：
  • 領域提案内の特徴マップを入力に，R-CNN を用いて以下2つを学習・推定する：
    1. 識別ネットワーク：物体クラス: (Pascal VOC2007 ~ 2012 の 20種の物体クラス)．
    2. 回帰ネットワーク：領域候補BBoxから正解BBoxへの修正量の4次元ベクトル$(\mathit{\Delta} x,\mathit{\Delta}y,\mathit{\Delta}w,\mathit{\Delta}h)$．

これに対し，まず Fast R-CNN [Girshick, 2015] (2.2節)は，後半ステージを2ヘッドのマルチタスクネットワークを用いて，「識別と回帰」を１つのネットワークに一体化することを提案した(2.2節)． 画像全体をCNNバックボーンで特徴マップ化したのち，領域候補内の特徴だけをROI Poolingで取り出す．その後，2つのヘッド(小)ネットワークで，「物体クラスの識別」と「BBox修正量の回帰」をそれぞれ行う．しかし，前半は非DNNなSelective Searchのままなので，まだ全体の処理速度がかなり遅かったうえ，Selective Searchの抽出する関心領域（ROI）はノイジーであり，物体ではないもの検出も多数混ざっており，全体の物体検出精度もいまひとつであった．

そこで，Faster R-CNN [Ren et al., 2016] では，前半ステージにCNN(FCN)化した領域提案ネットワーク(RPN: Region Proposal Network)を導入し，初めて前半ステージのCNN化も達成した(3節)．これにより，前半と後半でCNN特徴マップを共有化もでき計算効率化ができ，テストも高速化できた．また，前半ステージをFCNとして学習できるので，(学習していないSelective Searchと比べて)RPNの推定した領域提案の結果が高精度になり，全体の検出精度も向上した．

こうしてFaster R-CNNの提案により，ディープラーニングを用いた複数クラス物体検出手法が，初めて実用的な速度・精度に到達した．また，直後にYOLOとSSDの登場もあり，これ移行，実用レベルの複数クラス物体検出ネットワークが休息に発展していく．また，他のタスクの前処理としても，物体検出結果が活用されるようにもなっていく(物体追跡や，画像キャプション生成など）

2. 前身の2手法

画像認識CNN流行後の初期（2012~2013年頃）に，以下のような（素直な）改善案の仮説が，研究者たちの中に生まれはじめた：

• 従来の物体検出で使われてきた，HOG特徴・Haar-like特徴や，SVM・Boostingの代わりに，CNNを特徴抽出＋識別器でまるごと使用すれば，CNNの恩恵で物体検出の精度が大きく向上するはず．
• ImageNetから学習する，画像認識CNNと同様に，大規模クラス数を対象とした物体検出器CNNも実現できるはず．

しかし，当時の画像認識CNN(AlexNetやVGGNet)を，従来の「スライディングウィンドウ方式の物体検出」に差し替えるだけだと，各窓で計算負荷の高いCNN順伝搬を，何万回も各ウィンドウ位置で行うはめになってしまう．この「計算非効率性」を突破していく必要があった．

そこで研究者らは，前半ステージで候補を少数にしぼり，後半ステージでだけ少数候補に対して高い負荷の計算を行うという戦略の，以下の「2ステージ構成の手法」を研究し始める：

2節では，次の3節でFaster R-CNNを説明する準備として，同じ著者の研究グループから先に提案されていたシリーズ3部作の前身「R-CNN (2.1節)」「Fast R-CNN (2.2節)」の概要を先に紹介する（詳細は，それぞれの記事を参照）．その後，本題のFaster R-CNNについて3節で述べる．

2.1 R-CNN (Region CNN)

関連記事：R-CNN(Region CNN)

R-CNN(Region-CNN)は，初めて提案された2ステージ型のCNN物体検出である (図2)[Girshick et al., 2014]．Pascal VOC Challenge の物体画像20クラスの検出に対して実験が行われた．

R-CNNでは，以下の処理を順に行う：

以上の処理により，各領域の最終的な物体検出結果が得られる．

2.1.1 R-CNN の意義と課題

Pascal VOC 2010 において，CNN以前の最高性能手法であった DPM [Felzenszwalb et al., 2010] や Regionlets [Wang et al., 2013] を，mAPで10%以上更新する，大幅な性能向上を達成した．このインパクトにより，ImageNetでの多数クラス物体認識に続き，物体検出問題もCNNで取り組まれるようになっていく．

しかし，R-CNNには以下のような課題があった [Girshick et al., 2014]：

• 学習が3ステージに分離している:
  • 各モデル間全体が独立して学習されて一貫性がない．
• 学習が遅い：
  • 1画像につき2000個くらいの領域候補が出る．
  • 従って2000回/画像も，CNNを順伝搬する必要があり，膨大に学習時間がかかる．
• テストも遅い：
  • 1枚の画像を処理するのに47秒もかかる．実用的には到底使えない．

そこで，著者らは，高速化版として，次に(2番目の)Fast R-CNN (2.1節)を提案する．

2.2 Fast R-CNN: 後半ステージの全NN化

Fast R-CNN [Girshick et al., 2015]は，R-CNNの筆頭著者であるRoss Girshick氏による，後半のR-CNNを全CNN化することで処理高速化した改善版である(図4)．Fast R-CNNで導入された関心領域プーリング (ROI Pooling) により，後半ステージが完全ニューラルネット化されたことで軽量モデル化され，精度・速度の両面での向上を達成した (※ 前半ステージは変更がなくR-CNNと同じである）．

2.2.1 ROI Pooling

関連記事：ROI pooling(関心領域プーリング)

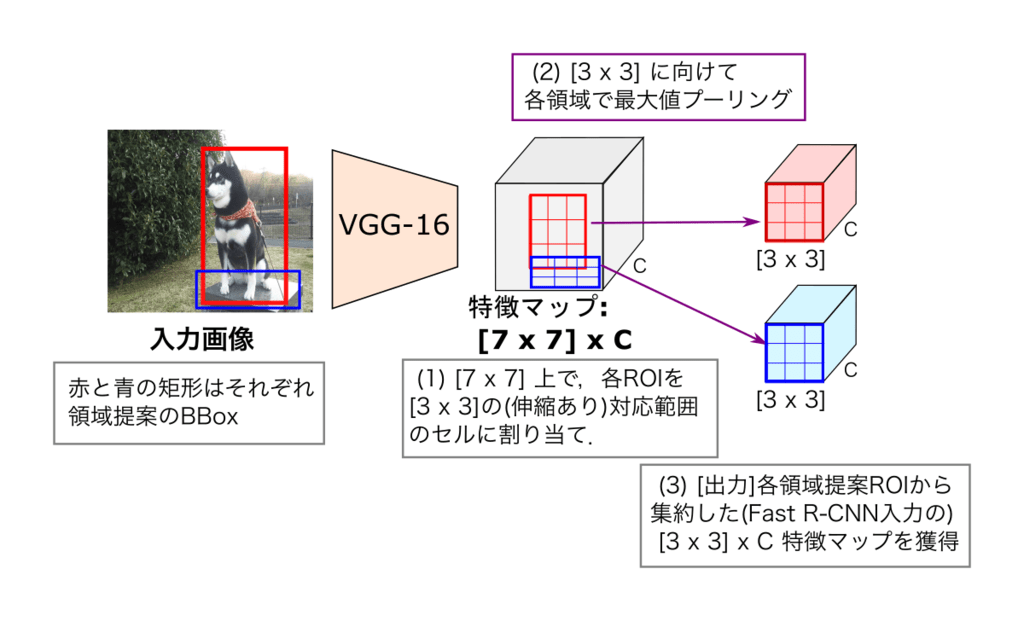

ROI pooling(関心領域プーリング)は，画像空間上の関心領域(ROI: Region of Interest)内において，そのROI領域に対応する特徴マップにおいて，空間グリッド領域ごとに，局所的な最大値プーリングをおこなう(微分可能な)プーリング層である(図5)．

VGGNetで抽出したCNN特徴マップ(pool5層後)の [H x W] x C 上において(図5の例では [7 x 7] x C)，入力画像上の領域提案ROIに対応する範囲から，最大値プーリングによって固定縦横サイズ [h x w] x C (図5では [3 x 3] x C)に特徴を集約する．これにより，前半の領域提案のサイズがバラバラであっても，ROI Pooling実施後は同じサイズの特徴マップに統一されるので，2ステージ目のFast R-CNN の入力サイズを統一することができる．

関連記事：プーリング層(Pooling Layer)とその発展型

2.2.2 後半ステージ: Fast R-CNN

まずROI pooling済みの領域提案内の特徴マップ [h x w] x C を，フラット化した特徴ベクトルを作り，全結合層2層を通してROI表現を推定する (図4-右)．その結果の，ROI表現ベクトルを入力にして，2つの全結合層ヘッドに「 (1) 物体クラス」「(2) バウンディングボックス回帰」をそれぞれ学習する．

テスト時：

後半ステージのFast R-CNNでは，以下の手順でテストの計算を行う(図4 右側)：

以上がテスト時の処理である．

学習時：正解ROIごとの，マルチタスク損失による学習

Fast R-CNNの(SGD)学習では，物体クラス$u$にラベル付されたROIごとに，以下のマルチタスク損失関数で誤差を計算する:

\[
\mathcal{L}_{fast}(\bm{p},u,\bm{t}^u,\bm{v}) = \mathcal{L}_{cls}(\bm{p},u) + \lambda [ u \geq 1]\mathcal{L}_{bbox}(\bm{t}^u, \bm{t}) \tag{2.1}
\]

($[u \geq 1]$は，アイバーソンの記法(Wikipedia)．$u>1$が真の時に値が1で，偽のときは値が0)

式(2.1)で使用されている各変数は以下の通りである：

• $u$: 正解クラスのラベル; $u \in \{0,…..,K \}$．$u = 0$が背景クラス．
• $\bm{p}$: softmax出力の$K+1$次元クラス確率ベクトル; $\bm{p} = (p_0,p_1,\ldots, p_K)$
• $\bm{v}$: 正解bboxの位置とサイズ; $\bm{v} = (v_x,v_y,v_w,v_h)$
• $\bm{t}^u$: 推定されたbboxの修正量; $\bm{t}^u = (t_x^u,t_y^u,t_w^u,t_h^u)$

式(2.1)のクラス識別の損失には，事後確率の負の対数を用いる：

\[ \mathcal{L}_{cls}(\bm{p},u) = – \log p^u \tag{2.2}\]

式(2.1)のbbox修正量回帰の損失には，外れ値に頑健な，Smooth L₁損失を用いる：

\[\mathcal{L}_{bbox} (\bm{v}, \bm{t} )= \sum_{i \in \{ x,y,w,h \}} L_1^{smooth}(t_i^u-v_i)\tag{2.3}\]

\[
L_1^{smooth}(x)=\begin{cases}
0.5x^2 & if |x| < 1 \\
|x| – 0.5 & otherwise
\end{cases}
\tag{2.4}
\]

式(2.1)の損失関数$\mathcal{L}_{fast}$を用いてFast R-CNN を学習することに，R-CNNと比べて高速化と性能向上に成功した．こうしてFast R-CNN は，1つのニューラルネットワークに統一できた．

2.2.3 Fast R-CNN の課題

Fast R-CNNは良くなったが，前半ステージは非Deep手法で精度は微妙なSelective Searchのままなので，領域提案の過検出・未検出は起こりがちである．つまり，前段ステージが精度向上のボトルネックである点が，解決できていなかった．したがって，前半ステージもCNN化して，安定した領域提案検出を行いたいという動機のもと，この記事の本題であるFaster R-CNN(3節)が登場する．

3. Faster R-CNN

Faster R-CNN [Ren et al., 2015] は，Fast R-CNNの前半ステージを領域提案ネットワーク(RPN: Region Proposal Network)に差し替えたものである(図6)．

Faster R-CNN の2ステージ構成は，以下のようになっている：

RPNでは，特徴マップグリッド上の各グリッドの中心 =アンカー(Anchor) 点に対して，領域候補の事前分布(Prior)群に相当するアンカーボックス(Anchor Box) を，K個用意する(3.1.1節)．そして，各アンカー位置において，K個のアンカーボックス群から「Objectness(物体らしさ)値 + バウンディングボックス 修正量の回帰値 」を学習する．このRPNの導入により，Faster R-CNNは，高速かつ正確でありながらも，物体内遮蔽・物体間遮蔽の双方について頑健な領域候補の検出が，1ステージ目で可能となった．

また2ステージ間で，序盤の特徴マップ抽出層（図6オレンジ色の枠内：VGGNet Pool5 + [3 × 3] 畳み込み層）を 全画像の特徴マップを共有する．これにより2モデルとも同一の特徴マップを用いて，残りの推定器ヘッドを学習できるようになった (3.2節)．以上より，後半ステージ用の正解ラベルも加味した「共有畳み込み層群」を学習できるようになり，RPN(1ステージ)も，高品質な領域候補検出が可能となった(3.4節)

3.1 前半: 領域提案ネットワーク(RPN)

前半ステージのRPNをFCN化したことで，RPNの特徴マップを再利用して，後半ステージの推定処理を実施できるようになった．これにより，後半ステージでイチから画像の特徴マップを再度計算する必要性がなくなり，計算効率が向上した．更に，正解BBoxからRPNを学習できるので，前半の領域候補検出の精度も向上した．

3.1.1 アンカーボックス群の導入

関連記事：アンカーボックス(Anchor Box) [物体検出]

RPNでは，アンカーボックス群を用いた評価が導入された (図7 中央部と右側)．スライディングウィンドウ時の窓内特徴マップ座標上で，同一の矩形中心点 (= アンカー)を共有する$k$個の領域候補bboxを，領域候補のPriorとして用意するという仕組みである．

スライディングウィンドウ処理を用いて，特徴マップ上を各[3 x 3] 窓内の特徴から処理する際に，その [3 x 3] x C の特徴マップ入力に対して，Fast R-CNNのように「クラス識別 + bbox回帰」評価を行うネットワークを設計したい．

そこで，ROI Poolingと同様に，入力画像座標とCNN特徴マップの座標系のあいだで，ROI矩形中心点同士を対応付けてておく．そして入力画像における「領域提案のスケール and アスペクト比」の事前分布として，アンカーボックスを用意する．そしてFaster R-CNN [Ren et al., 2015] では，入力画像の3スケール(128 x 128, 256 x 256, 512 x 512)と，3アスペクト比(w+hの値をそれぞれ 1:1, 1:2, 2:1に分配したもの)の組み合わせ，計 $k = 9$個のアンカーボックスを用意する．

その窓位置の特徴マップをもとに「(1)その領域候補物体が，アンカーボックス内に存在するかどうかのObjectness識別」と「(2)アンカーボックスに対しての，正解の領域提案領域のBBox修正量回帰」を推定することを行った．

以上をまとめると，(1ステージ目の)RPNでは，以下の手順で処理を行う(図7)：

アンカーボックス導入の利点

アンカーボックスの導入は，領域提案ネットワーク(RPN)に，以下の長所をもたらした：

1. 効率・高速化：
   • 「セル窓(3 x 3)上の特徴から，$k$個分の特徴をいっぺんに1ヘッドで出力する設計にした．
   • これにより，特徴抽出層が$k$ボックス分共有されており，処理が効率化されている．
2. 物体サイズ多様性への対応：
   • 各窓位置において，スケール・アスペクト比が異なる物体同士を，複数個検出できる.
3. 物体内，物体間遮蔽への対応：
   • 領域提案のアンカーボックスを回帰させて修正，また，複数クラス間での見え方の関係性を学習できる．
   • よって，「馬に乗った人」のような別クラス間での遮蔽と，「上半身しか写っていない人」のようなインスタンス内の遮蔽(※ VOC 2007で言うtruncatedラベル) ，の双方に強いモデルを学習できる(元論文 Figure 1 右の，検出例画像などを参照)．

この結果，各スライディングウィンドウ窓の位置に対して，$(2+k)$チャンネルのマップが出力され，それらをもとにNMS処理をおこなった後，最終的な領域候補が確定する．

3.1.2 RPNの損失関数

RPNは，Fast R-CNN(2.2節)方式の，以下の合成損失関数で学習する：

\[ \mathcal{L}_{RPN} (\{p_i\},\{\bm{t}_i\}) = \frac{1}{N_{cls}}\mathcal{L}_{cls}(\tilde{p_i},p_i) + \lambda \frac{1}{N_{reg}} \sum_i \tilde{p_i} \mathcal{L}_{reg} (\tilde{\bm{t}_i},\bm{t}_i) \tag{3.1}\]

ここで，各変数は以下の変数を指している：

• $i$: バッチ内のアンカーボックスのインデックス．
• $p_i$: $i$番目アンカーボックスの物体らしさ(Objectness)確率の[1: 物体, 0: 背景]の正解値．
• $\tilde{p_i}$: $p_i$の予測値．
• $\bm{t}_i$: $i$番目アンカーボックスの修正量$(t_x,t_y,t_w,t_h)$の正解ベクトル (2.1.1節)．
• $\tilde{\bm{t}_i}$: アンカーボックスの修正量の予測ベクトル．

RPNでは，1つの正解物体領域に対して，複数のアンカーボックスを紐づけされており，それらアンカーボックス損失の合計を計算する点に注意．

式(3.1)では，回帰ロス側$\mathcal{L}_{reg}$にはsmooth L₁損失を用いる．$\mathcal{L}_{reg}$を物体らしさスコア$\tilde{p_i}$で重み付けしているので，ポジティブクラスにラベル付けされた正解bboxに対応するアンカー($\tilde{p_i} = 1$)にしか，損失を加えない．

3.2 [後半] Faster R-CNN

後半ステージのFaster R-CNNは，Fast R-CNN [Girshick, 2015] のネットワーク構造の各全結合層を，すべて畳み込み層に変更したネットワークに，RPNと同じ畳み込み層を前半に共有したネットワークである (図6 右側)．

Fast R-CNN [Girshick, 2015] と同じマルチタスク出力であるので，損失関数の式(2.1)を用いて学習する (2.2.2節)．

3.3 モデルの交互学習

RPNが完全畳込みネットワークであるおかげで，RPNの出力「入力画像全体の特徴マップ」は，そのまま後半ステージの「Fast R-CNNの入力」として共有される．よって2モデル間で共有する畳み込み層は固定しながら，RPNとFaster-RCNNの2つを，以下の手順で交互に学習する：

この手順により，2ステージのモデルに一貫性を持たせることができる．したがって，RPNが出力する領域候補が，きちんとFaster R-CNNの事前分布としてはたらく結果となる．こうして前半で高精度な領域候補の出力ができ，なおかつFaster R-CNNによる識別・回帰に適した特徴マップを提供できるようになった．

4. Faster R-CNN のまとめ

この記事ではFaster R-CNNのついて紹介した．前進版のR-CNNと，Fast R-CNNについて紹介することで，Fast R-CNNの構成要素でもある「bbox修正量のパラメタライズ」「マルチタスク損失による学習」「ROI Pooling」について，準備知識として先に述べた．

それを踏まえて，Faster R-CNNの紹介では，重要として「領域提案ネットワーク(1ステージ目のFCN化)」「アンカーボックスを利用した領域提案ネットワーク」と，「2ステージの特徴計算層(FCN)の共有」について紹介した．
